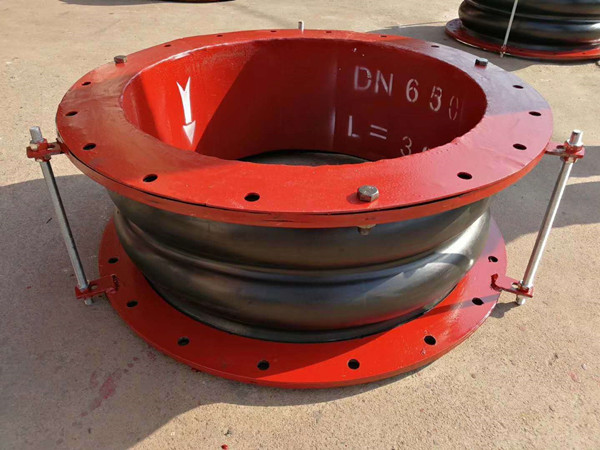

FDZ型風道橡膠補償器
詳細介紹
河北中浩FDZ型風道橡膠補償器不僅使用方便，而且價位低廉，是_管道系統正常安全運行的_佳品，鑫中浩是消費者值得信賴的大品牌。
1、FDZ型風道橡膠補償器具有良好的反復位移（變化）還原性，能在較小尺寸范圍內提拱較大的多維方向補償，能較好的消除各種管道安裝連接時產生的多向誤差。
2、FDZ型風道橡膠補償器具有_的吸聲、隔震功能，能有效的減少和消除鍋爐、風機等系統噪聲和震動的傳遞。 3、FDZ型風道橡膠補償器無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。
4、FDZ型風道橡膠補償器及隔熱材料具有較高耐熱和_性能，_，減少維修費用。
5、FDZ型風道橡膠補償器具有優異的氣密性的柔順性，能_輸送介質無泄漏和反復位移后恢復原狀。
FDZ型風道橡膠補償器安裝簡要說明：
1、FDZ型風道橡膠補償器安裝長度由用戶在設計中選定，訂貨時未注明者按L=350mm的供貨。
2、FDZ型風道橡膠補償器表中重量按一般安裝長度L=350mm計算。
3、FDZ型風道橡膠補償器接頭中間有支撐架，支撐架在安裝前應保持不脫，待螺栓上緊后將其全部打掉，以_安裝合理，使其各項物理機械性能真正起到作用
FDZ型風道橡膠補償器材料表：
序號 | 部位 | 材料 | 數量 |
1 | 法蘭 | 角鋼 | 2件 |
2 | 內外膠皮 | _橡膠合成橡膠 | 1件 |
3 | 增強層 | 硅膠纖維織物 | 2層 |
FDZ-（2）型產品連接尺寸表（部分規格）
B1 | B2 | B3 | B4 | B5 | B6 | 連接螺孔 | 間距 | ||
ф | （n2） | （n3）×b1 | （n4）×b2 | ||||||
420 | 476 | 506 | 480 | 534 | 564 | 12 | 18 | 3×12 | 4×12 |
560 | 625 | 559 | 640 | 700 | 746 | 15 | 20 | 5×125 | 5×140 |
700 | 765 | 809 | 800 | 860 | 906 | 15 | 20 | 5×153 | 5×172 |
840 | 900 | 949 | 960 | 1020 | 1066 | 15 | 24 | 6×150 | 6×170 |
1120 | 1188 | 1232 | 1280 | 1340 | 1386 | 15 | 38 | 9×132 | 10×134 |
1400 | 1476 | 1538 | 1600 | 1672 | 1735 | 15 | 41 | 9×164 | 11×152 |
注：用戶在訂貨時需注意以下幾點：
1、訂貨時需說明產品長度（L），直徑在200mm以上的如有特殊要求，需提供有關尺寸及其它資料。
2、產品適合壓力：4000Pa
3、適用溫度范圍：-40℃-150℃
